Общее устройство и классификация доильных установок, используемых в Республике Беларусь.



            Доильные установки делятся на две группы:  1 – линейные доильные установки, которые применяются при привязном содержании дойного стада; 2 – доильные установки, устанавливаемые в специальных доильных залах, которые применяются при беспривязном содержании животных.

            Линейные доильные установки делятся на две группы: а – доильные установки для доения в переносные ведра АД-100Б, ДАС-2В; б – доильные установки с длинным молокопроводом АДМ-8, АДС, на 100 коров АДМ-8-2, 2АДС на 200 коров.

            При доении в переносные ведра велика доля ручного труда (транспортировка молока в молочный блок), низкая нагрузка на 1 доярку 20-25 коров.

            При доении в молокопровод норма обслуживания увеличивается в 2 раза (50 гол.), снижаются затраты ручного труда, автоматизируется учет молока от группы.

Telderi

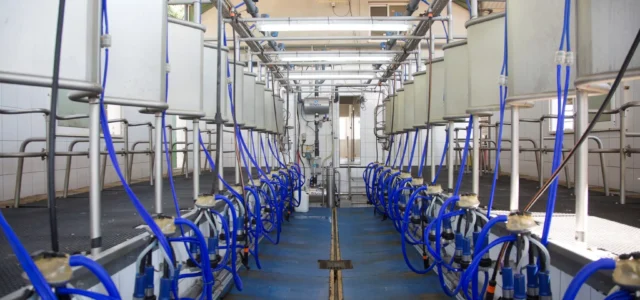

При использовании доильных установок, устанавливаемых в специальных доильных залах – УДА-8А «Тандем», УДА-16А «Елочка», УДА-100А «Карусель» оператор машинного доения находится в траншее, вдоль которой установлены станки для фиксации коров. Для автоматизации процесса доения доильные аппараты оснащены специальными манипуляторами машинного доения МДФ-1. Все эти установки имеют короткий молокопровод.

            Доильные установки с молокопроводом имеют похожее устройство см. рис. 1.

clip_image056

Рис. 1. Доильная установка АДМ-8А-2 в режиме доения:

1 – вакуумный насос; 2 – вакуум-баллон; 3 – вакуум-регулятор; 4 – вакуумметр; 5 – резервуар-охладитель молока; 6 – магистральный вакуум-провод; 7 – устройство подъема молокопровода; 8 – стойловый вакуумпровод; 9 – молокопровод; 10 – переключатель режима работы установки с доения на промывку; 11 – дозатор молока; 12 – пластинчатый охладитель молока; 13 – фильтр молочный; 14 – насос НМУ-5; 15 – молокосборник; 16 – предохранительная камера; 17 – кран вакуумный; 18 – разделитель молокопровода; 19 – доильный аппарат; 20 – кран молочный.



            Доильные установки с молокопроводом комплектуются специальными автоматами для промывки молокопроводов и доильных аппаратов.

            В доильных установках для доения в переносные ведра имеются вакуумная установка– вакуумпровод, стенд промывки доильных аппаратов.
